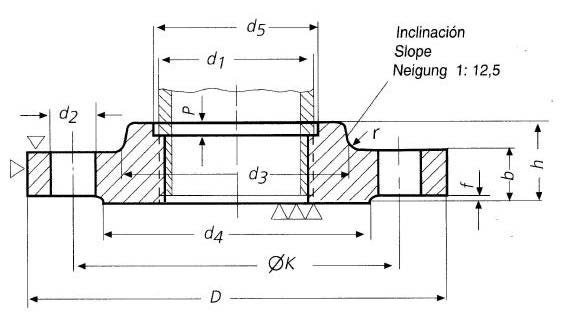

Diámetro Nominal Rated Diameter Nennweite | d1 | Brida / Flange / Flansch | Cuello / Neck / Ansatz | Resalto / Raised face / Dichtleiste | Tornillos / Screws / Schrauben | Peso de una brida / Weight of a flange / Gewicht eines Flansches (7,85 Kg/dm3) | ||||||||||
Rosca / Thread / Whitworth-Rohrgewinde DIN 2999 | D | b | k | h1 | d3 | d5 | p | r | d4 | f | Numero / Number / Anzahl | Rosca / Thread / Gewinde | d2 | Kg | ||
10 a 40 | Vease DIN 2569 | |||||||||||||||
10 to 40 | See DIN 2569 | |||||||||||||||
10 bis 40 | Nennweiten 10 bis 40 siehe DIN 2569 | |||||||||||||||
50 | 60,3 | R 2 | 180 | 26 | 135 | 36 | 90 | 61 | 7 | 3 | 108 | 3 | 4 | M20 | 22 | 4,29 |
65 | 76,1 | R 2 1/2 | 205 | 26 | 160 | 40 | 112 | 77 | 7 | 3 | 132 | 3 | 8 | M20 | 22 | 5,48 |
80 | 88,9 | R 3 | 215 | 28 | 170 | 44 | 125 | 90 | 7 | 3 | 142 | 3 | 8 | M20 | 22 | 6,42 |
100 | 114 | R 4 | 250 | 30 | 200 | 52 | 152 | 116 | 7 | 3 | 170 | 3 | 8 | M24 | 26 | 9,25 |
125 | 140 | R 5 | 295 | 34 | 240 | 56 | 185 | 141 | 7 | 3 | 205 | 3 | 8 | M27 | 30 | 14,4 |
150 | 165 | R 6 | 345 | 36 | 280 | 60 | 215 | 167 | 7 | 3 | 240 | 3 | 8 | M30 | 33 | 20,7 |
